大型油圧式救助器具（エンジン式）

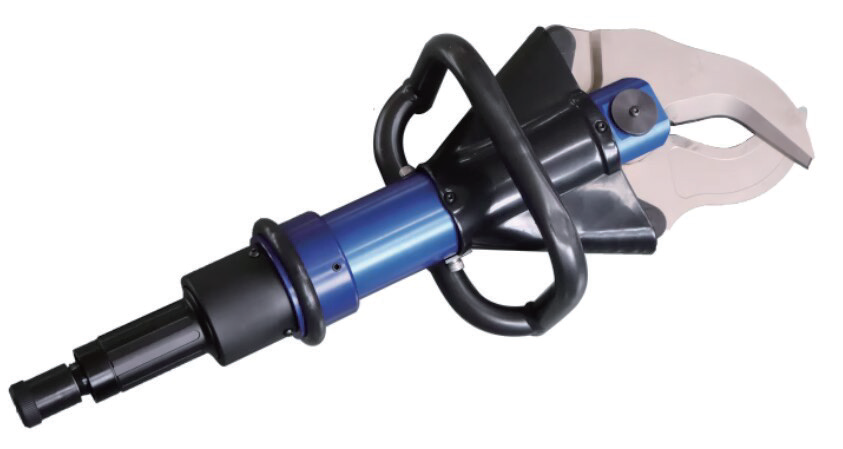

大型油圧カッター1
製品の特長
切断歯の中央ボルトを埋め込み式構造としてあるため、切断面からの抜き差しが容易にでき操作性が向上しております。また波型の切断歯を使用していることから切断能力が大幅に向上しております。
GYJQ72‐35（20）/260
GYJQ72‐35（20）/288
諸元性能
| 製品番号 | GYJQ72‐35（20） /260 |
GYJQ72‐35（20）/288 |
|---|---|---|
| 作業圧力 | 72MPA（720bar） | 72MPA（720bar） |
| 切断歯最大開き幅 | 260mm | 288mm |
| 切断能力 | 380KN | 380KN |
| 重量 | 13.1kg | 13.2kg |
| 大きさ（長さ/幅/高さ） | 810×270×210mm | 815×270×210mm |

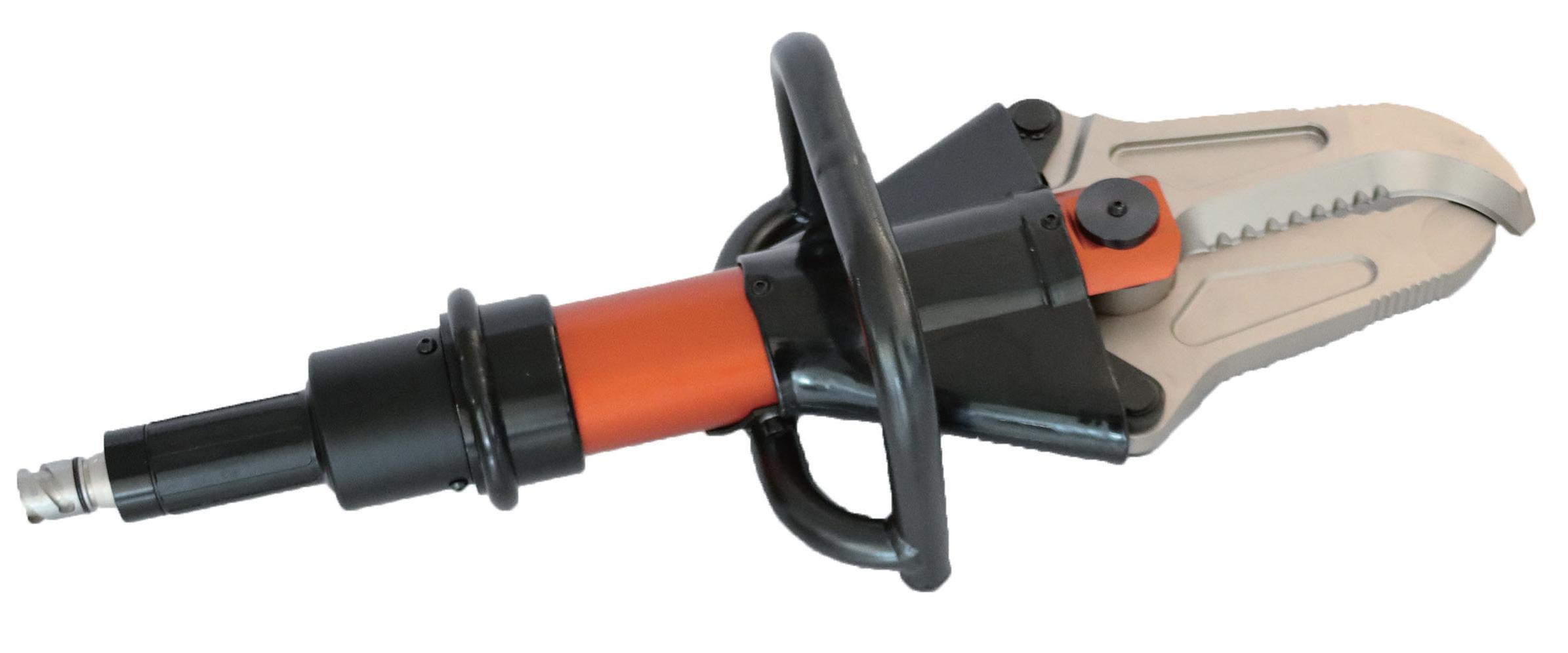

大型油圧カッター2
製品の特長
片方の切断歯が３０度斜めに設定しており、より効率的な切断が可能です。
GYJQ72‐35（20）/260
諸元性能
| モデル | GYJQ72‐35（20）/260 |
|---|---|
| 作業圧力 | 72Mpa |
| 切断歯最大開き幅 | 180mm |
| 切断能力 | 380KN |
| 重量 | 13.2kg |
| 大きさ（長さ/幅/高さ） | 830×270×210mm |

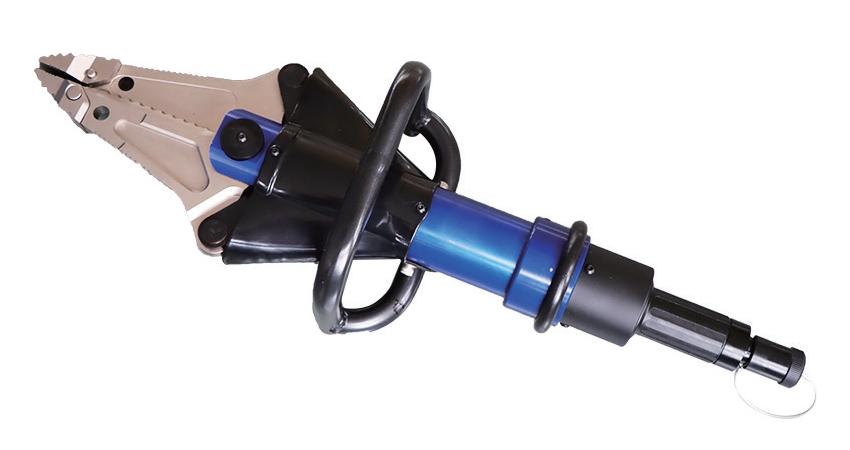

大型油圧スプレッダー
製品の特長
高い油圧を使って狭所の拡張、つまみ、引っ張り作業で使用する事ができます。油圧系統にターボスピードバルブを使用していることにより、従来の機材より６５％ほど動作速度が上がっており、より迅速な救助活動ができます。
GYKZ‐80-740
諸元性能
| モデル | GYKZ‐80-740 |
|---|---|
| 作業圧力 | ７２MPA（７２０bar） |
| 最大拡張幅 | 740mm |
| 最大引張幅 | 613mm |
| 最大拡張力 | 110.54KN |
| 最大圧縮力 | 135KN |
| 最大引張力 | 67KN |
| 最小引張力 | 36KN |
| 重 量 | 16.9kg |
| 大きさ（長さ/幅/高さ） | 910mm×270mm×230mm |

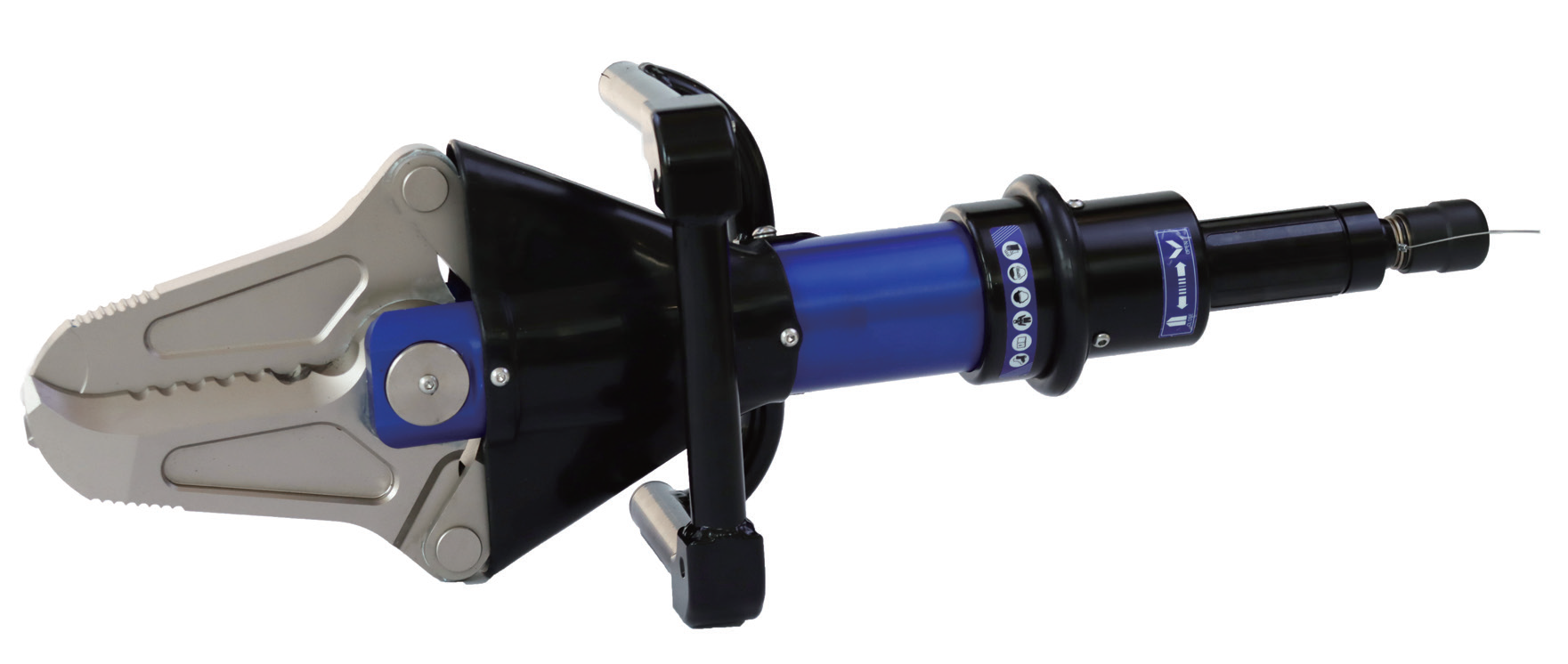

コンビツール（切断拡張用）
製品の特長
コンビツールは、1台で拡張、引張り、切断作業に使用します。先端チップを取り外し、エクステンションロッドを付けることでさらに広範囲の拡張作業ができます。
GYJK72‐33（20）370M
諸元性能
| モデル | GYJK72‐33（20）370M |
|---|---|
| 作業圧力 | ７２MPA（７２０bar） |
| 最大切断力 | 520KN |
| 定格拡張力 | 44.32KN |
| 拡張幅 | 350mm |
| 引張幅 | 250mm |
| 重 量 | 13.6kg |
| 大きさ（長さ/幅/高さ） | 830×265×210mm |

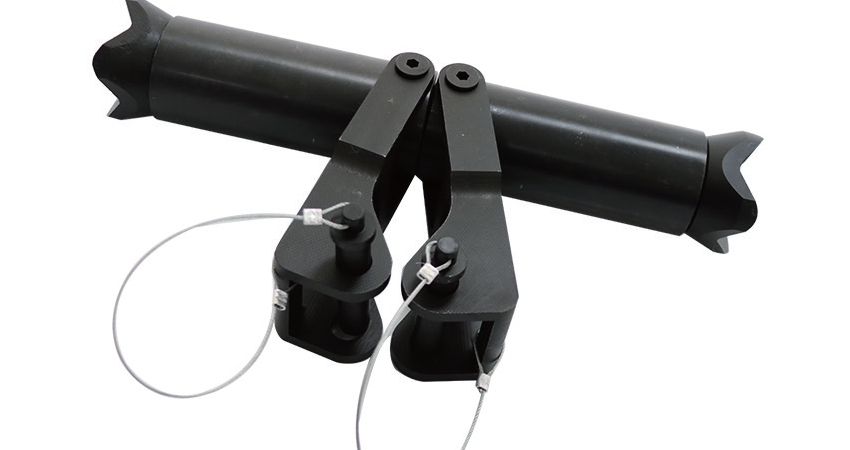

エクステンションロッド
製品の特長
コンビツールまたは大型油圧スプレッダーと併用することで、拡張幅広げることができます。
JKDG-350/750A
諸元性能
| モデル | JKDG-350/750A |
|---|---|
| 最大延長幅 | 750mm |
| 長さ（縮小時） | 350mm |
| 重 量 | 8.5kg |

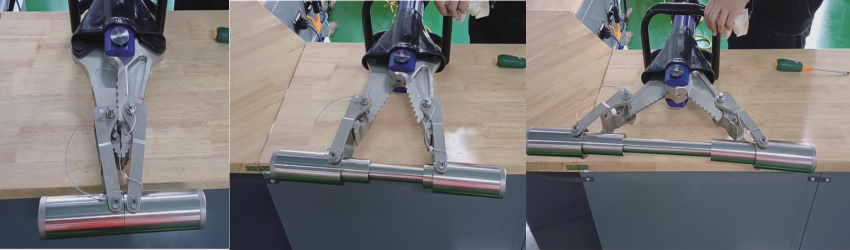

使用例
油圧ラム（片側伸縮型）
製品の特長
油圧ラムは、拡張作業や障害物の持上げる救助器具です。本製品は片側ラムだけが伸縮します。先端の十字に切られたチップで滑りやすい対象物にも安定的に作業ができ、作動スピードも速く、効率的な救助活動が可能です。
GYCD72-100/97
諸元性能
| モデル | GYCD72-100/975 | GYCD72-145/755 |
|---|---|---|
| 作業圧力 | ７２MPA（720Bar） | ７２MPA（720Bar） |
| 最大持上力 |
100.61KN |
145KN |
| 長さ（縮長） | 570㎜ | 450㎜ |
| 拡張幅 | 405㎜ | 305㎜ |
| 拡張範囲 | 570～975㎜ | 450～755㎜ |
| 重量 | 9.8㎏ | 9.9㎏ |
| 使用環境（温度） | -30℃～55℃ | -30℃～55℃ |
| 大きさ（長さ/幅/高さ） | 575×330×90mm | 450×335×90mm |

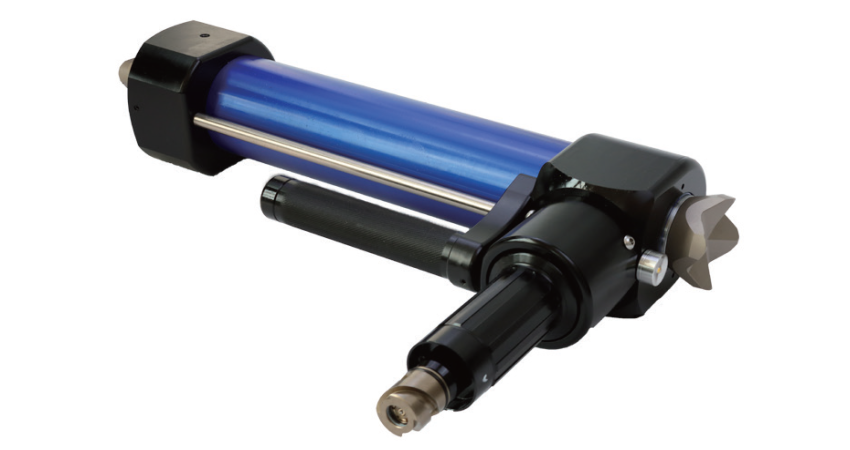

油圧ラム（両側伸縮型）
製品の特長
本製品は両側のラムが段階的に伸縮します。２つのピストンで片側伸縮型よりも拡張能力は大きく設計されています。
GYCD72-145/755
諸元性能
| モデル | GYCD72-220/ 925-80/1280 |
GYCD72-237/ 1009-114/1409 |
|---|---|---|
| 作業圧力 | 72Mpa（720Bar） |
72Mpa（720Bar） |
| 長さ（縮長） | 570㎜ | 580㎜ |
| 作業圧力（第一段階） | 223.34KN | 237.6KN |
| 伸長（第一段階） | 925㎜ | 1009㎜ |
| 作業圧力（第二段階） | 84.8KN | 114.4KN |
| 伸長（第二段階） | 1280㎜ | 1409㎜ |
| 重量 | 16.2KG | 16.2KG |
| 大きさ（長さ/幅/高さ） | 550×750×105mm | 580×350×105mm |
ドアオープナー
BPM72-97/130
諸元性能
| モデル | BPM72-97/130 |
|---|---|
| 作業圧力 | 72Mpa（720Bar） |
| 閉じ幅 | 233mm |
| 開き幅 | 130mm |
| 開閉圧力 | 96.9KN |
| 重量 | 5㎏ |
| 大きさ（長さ/幅/高さ） | 233×123×98mm |

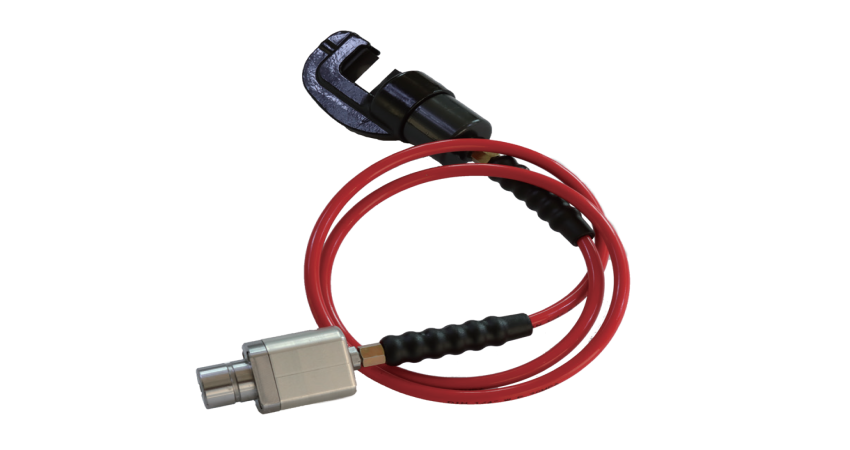

ペダルカッター
ブレーキべダルやクラッチペダルのレバーに差し込み切断し、ペダルを排除することができます。
BPM72-20(6)
諸元性能
| モデル | BPM72-20(6) |
|---|---|
| 作業圧力 | 72Mpa（720Bar） |
| 最大切断力 |
68KN |
| 切断時のストローク （上死点から下死点） | 6mm |
| 重量 | 4.5㎏ |

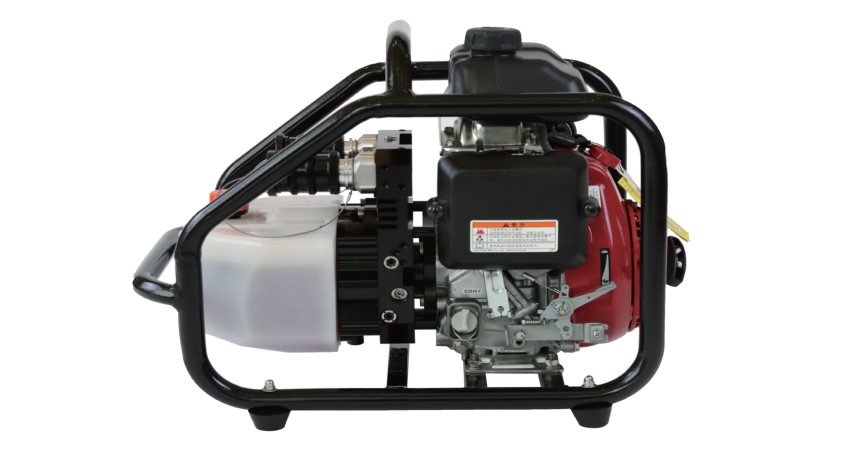

エンジンポンプユニット
製品の特長
油圧出力カップラーを2口装備しており、同時に使用することができます。大容量の作動油タンクを採用していることから、2口使用でも最大出力で作業ができます。エンジン本体はホンダ社製で自動アイドリング機能による省燃費に加え、騒音も６８デシベルに抑えられているので救助現場の活動障害になりません。
BJQ-72/0.7
諸元性能
| モデル | BJQ-72/0.7 |
|---|---|
| エンジン本体 | ホンダ GX100 |
| ポンプの型 |
二重出力ターボポンプ |
| 作業能力 | 72Mpa（720Bar） |
| 定格速度 | 3200±200rpm |
| 出力 | 1.7KW |
| 定格（オイル）流量 | 0.7L/min ×２(高圧出力時) 2.6 L/min ×２（低圧出力時） |
| 燃料タンク容量 | 0.77L |
| 作動油量 | 3.5L |
| 作業環境（温度） | -30℃～55℃ |
| 重量 | 24.84kg |
| 大きさ（長さ/幅/高さ） | 540×360×445mm |
| 付属品 | 5M油圧ホース二本 |

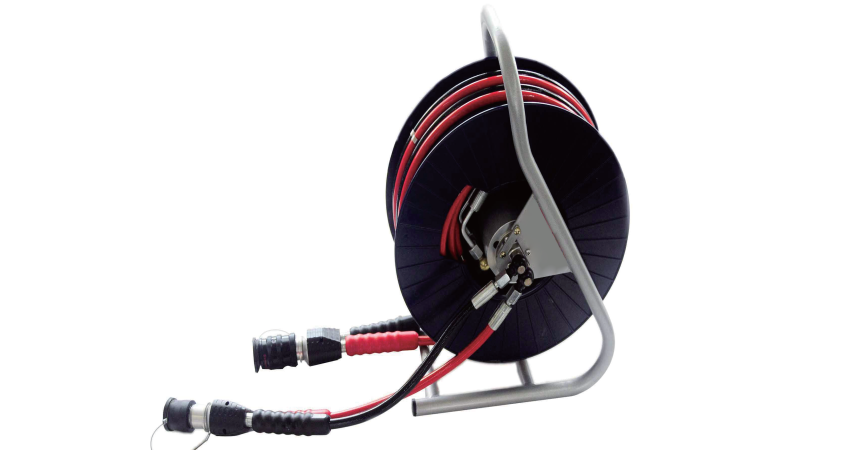

油圧ホース（リール付）
諸元性能
| 定格油圧出力 |
７２Mpa |
|---|---|
| ホースの長さ | ２０ｍ |
| 安全係数 | ４：１ |
| 重量 | ２３ｋｇ |
| 大きさ（長さ/幅/高さ） | 520×470×270mm |
